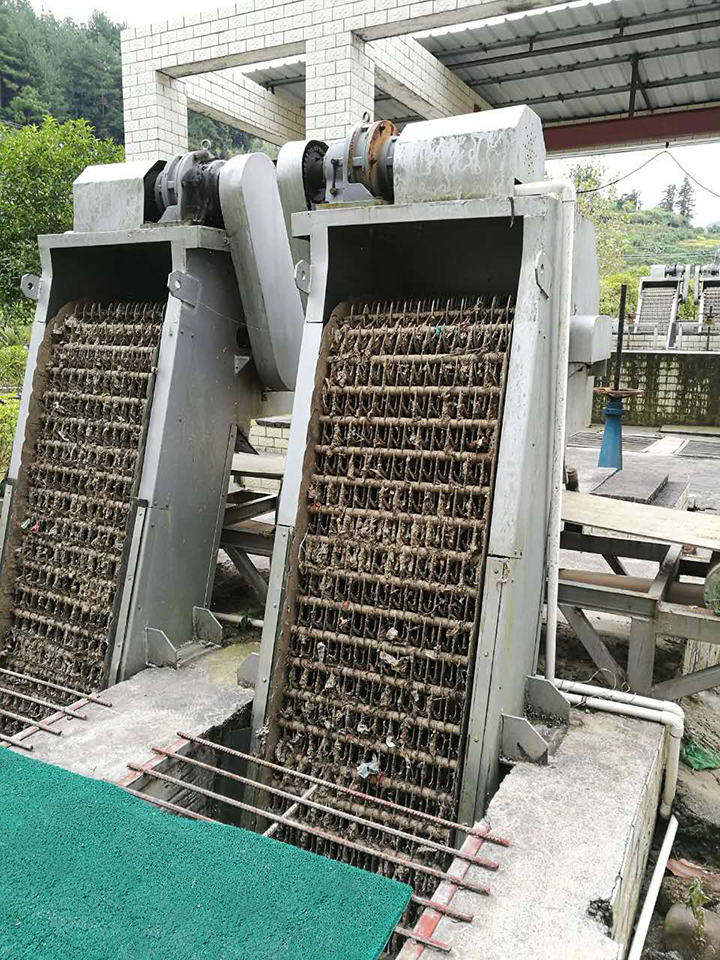

回转式机械格栅


产品特点:
       该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作,设置了过载安全保护装置,在设备发生故障时,会产生声光报警并自动停机,可以避免设备超负荷工作。
       本设备可以根据用户需要调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制;并且有手动控制功能,以方便检修。用户可根据不同的工作需要选用。
       由于该设备结构设计合理,在设备工作时,自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

技术参数及选型:
        1、设备和耙齿规格:
        设备规格按机宽尺寸分HG300-3600型。机宽超过1800mm,则做成并联机。栅隙分为2mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各种规格,由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿制作;主体框架有不锈钢材质和碳钢防腐两种。
        2、设备长短规格:设备标准沟深为1500mm,可根据用户需要及使用实际情况加宽、加长。

产品规格:
参数尺寸 HF-300 HF-500 HF-800 HF-1000 HF-1200
安装角度 60°~75° 60°~75° 60°~75° 60°~75° 60°~75°
耙齿节距(mm) 100 100 100 100 100
电机功率(kv) 0.75 0.75 1.1 1.5 2.2
过水流量(T/h) 405 1125 3600 4500 6300
液体流量(m/s) >0.3 >0.5 >1 >1 >1
有效宽度k1(mm) 300 500 800 1000 12000
水槽宽度k3(mm) 550 750 1050 1250 1450
设备总宽k4(mm) 880 1080 1380 1580 1780
水槽深度H(mm) 1000~8000 1000~8000 1000~8000 1000~8000 1000~8000

订货须知:
       订货需明确所需机械格栅的型号规格、机身长度、安装角度、栅隙、机架材质、齿耙材质、沟槽深度、宽度等。

一、回转式格栅除污机产品安装调试说明
       1.本机起吊安装前应先检查各预埋钢板位置、尺寸设计要求,应保证:
       A.格删两侧面与井顶部平台面垂直,其垂直允差不超过20mm。
       B.格删井两侧面应平等,其平行度不超过20mm。
       C.带锚脚的两面三刀预埋钢板应与格删井顶部平台平。
       2.本机放入基础就位后,其安装角度应符合设计要求,保证本机的安装水平度小于1/1000mm,然后再拧紧地脚螺母。
       3.在通电运行之前,先用手摇把插入电机尾部方榫内(手摇把为选购件),按安全罩上箭头所示方向用手摇动电机,应无其他影响运转的因素存在。
       4.卸去安全罩放松涨紧的链轮,卸下减速机端链条,通电试运转,看减速机的转向是与安全罩上所示方向一致,严禁反转。
       5.用涨紧链轮调节器整链条的松紧度,并用涨紧螺杆调整耙齿链的松紧度。
       6.检查减速机的润滑油是否到油面线,不足时用N68号机械油加至油面线。
       7.装好安全罩,接通电源空载运转,应无抖动、卡阻及异常噪声,空载试运转后,再投入负载运行。

二、常见故障及排除方法
       1.在运转中出现电机正常运转而耙齿不运转。
       故障原因:设备过载而导致过载安全销被切断。
       排除方法:
       ⑴将安全罩卸去更换过载安全销。
       ⑵查清设备过载原因,主要看是否有杂物卡主耙齿。
       ⑶如有杂物卡主耙齿链,清除杂物后方可开机。
       注:更换过载安全销时,可参照过载安全销装配示意图。

       2.耙齿断裂、更换耙齿步骤
       ⑴用手摇把插入电机尾部方榫内,将断裂耙齿所在的耙齿轴摇至检修孔,或采用电控箱上的点动开关控制电机减速机,将断裂耙齿所在的耙齿运转至检修孔。
       ⑵卸去检修孔边板手把(参见回转式格删除污机检修图示)。
       ⑶用铁棒将耙齿链卡住。
       ⑷用卡簧钳将断裂耙齿所在的两根耙齿轴两端的卡簧卸去(卡簧部位见检修图示)。
       ⑸将两根耙齿轴抽出,去除断裂的耙齿,装上新耙齿,再将耙齿轴插入,依次将卡簧装上。
       ⑹装好检修孔边板手把即可。

三、日常维护及保养
       1.在运转过程中,如有纤维杂物等缠绕阻塞耙齿链时,应及时清理,以免影响面器的正常运转。
       2.在机器正常运转时,每隔二个月,须用黄油枪在各润滑部位的油嘴中注一次钙基润滑油脂。
       3.减速器中的润滑油须定期更换,一般设备投入正常使用运转半个月后须更换新油。以后每隔三个月换一次油。平时应注意减速器油位。

四、回转式格栅除污机部件表
序号
名称
规格
材料
数量
1
主链轮
3/4×Z27
45钢
1
2
安全过载销

45钢
2
3
涨紧链轮
3/4×Z12
45钢
1
4
滚子链条
3/4
标准件
1
5
大链轮
3/4×Z45
45钢
1
6
减速机


1
7
链  罩


1
8
止水橡胶板

δ3
1
9
支  脚


2
10
轴承座

外购
2
11
轴  承

外购
2
12
涨紧螺杆
M16
1Cr8Ni9Ti
2
13
耙  齿
δ1mm
1Cr8Ni9Ti

14
联  板
δ1mm
1Cr8Ni9Ti

15
挡  圈
f18
1Cr8Ni9Ti

16
轴用挡圈
f18、f25
1Cr8Ni9Ti

17
耙链套轴
f25/
1Cr8Ni9Ti

18
耙齿轴
f20/
1Cr8Ni9Ti

19
联板条
δ5mm
1Cr8Ni9Ti

20
联板轴套
f25、f18
1Cr8Ni9Ti

21
尼龙轴承
f45/f35
尼龙1010
