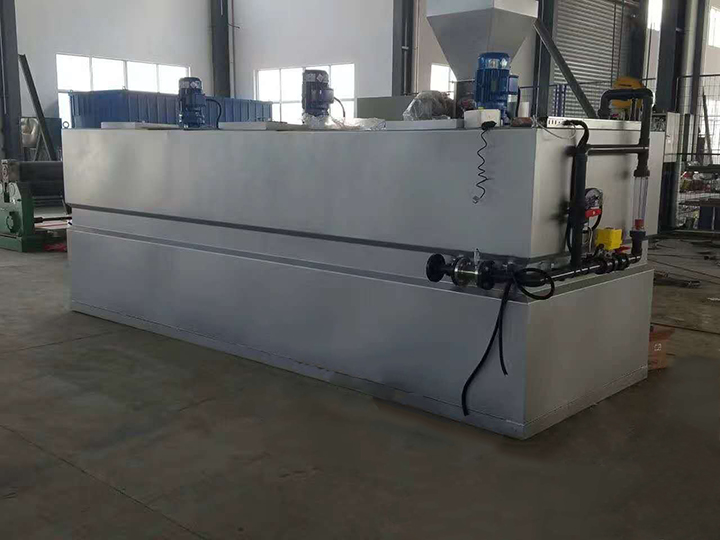

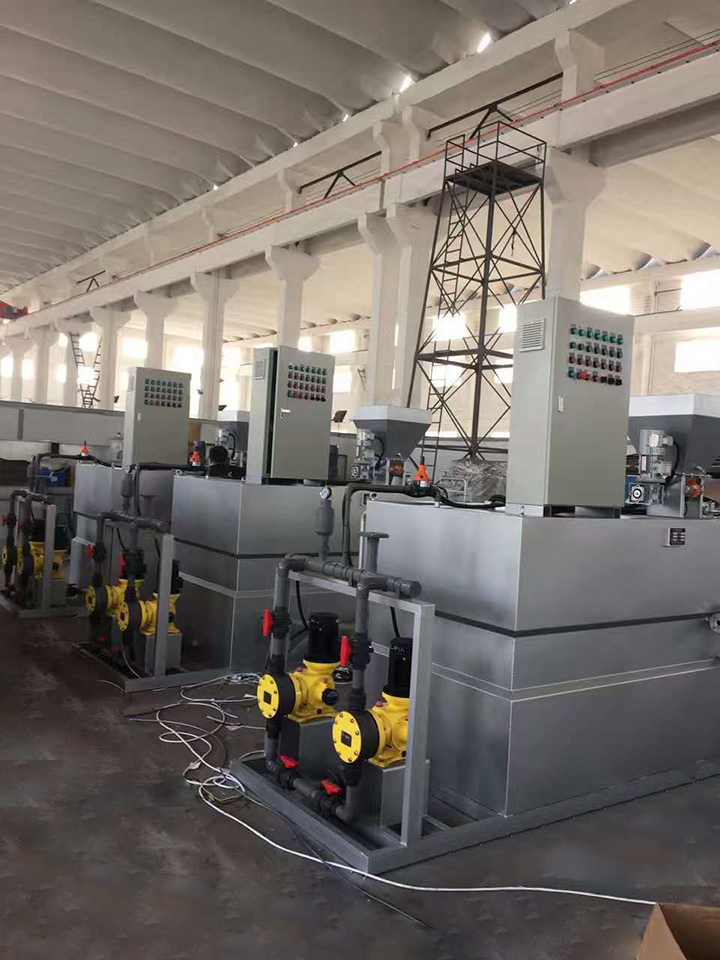

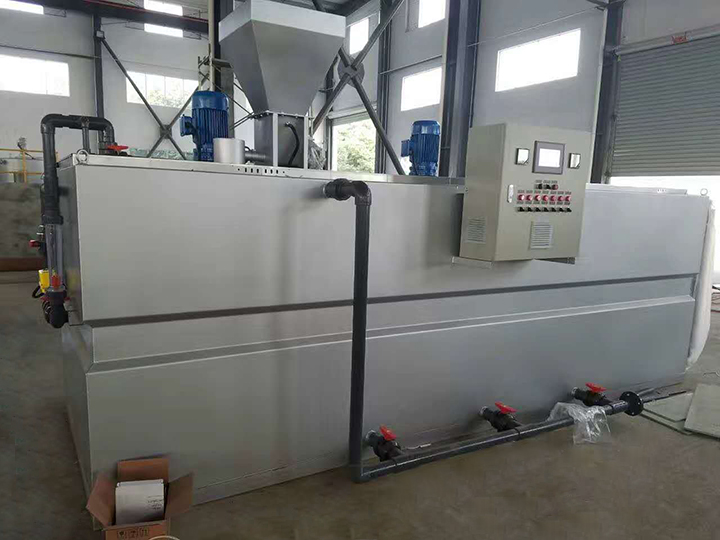

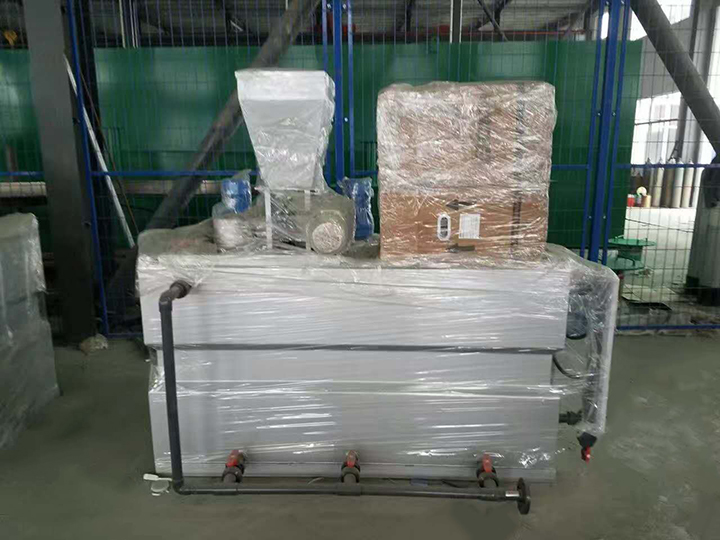

三厢式全自动加药装置


       絮凝剂自动溶配加药装置是一个智能化、全自动、连续式一体化的絮凝剂溶配及投药装置,配制溶液范围为0-4000升/时,浓度为0.1%-0.5%。本装置由供水系统、干粉投加系统、溶解熟化系统、控制系统、液体投加系统及二次稀释投加系统构成。本装置是粉状(或液态)高分子凝絮剂的全自动连续配置及投加系统。干粉絮凝剂从螺旋推进器内进入预混器与清水进行预混,被湿润的物料进入配制槽进行稀释,按要求浓度进行配制;若为液态絮凝剂则由螺杆泵直接投加到配制槽中。配制过程中,若水量产生变化,则絮凝剂投加装置自动跟随水流量的变化,从而保证在整个工作过程中,配制溶液浓度不变。配制溶液从配制槽经熟化槽再进入储存槽,当储存槽液位处于高位时,配制过程自动停止,当溶液下降到中液位时,重新自动启动配料过程。配制槽和熟化槽均设置多桨叶搅拌器,充分保证絮凝剂的稀释和熟化。另外,可用储存槽下液位信号来控制二次稀释及投加过程的启停。本装置是由PLC控制器、中文人机对话界面及单片机组成的随动比例控制器等基本单元综合而成的控制系统,具有自动化程度高、性能稳定、工作可靠、中文人机界面直观、菜单操作、简单明了。

絮凝剂自动溶配加药装置由以下几部分组成
       * 供水系统
       * 干粉投加系统
       * 液体药剂投加系统
       * 干粉预混系统
       * 一体化三槽式组合箱体
       * 自动控制及检测系统

特点
       * 自动化程度高,系统由PLC控制,采用中文人机对话界面。在界面上操作及显示各单元运行状态,具有直观的人机界面,操作简单、方便。
       * 系统稳定可靠,有故障时相关设备会自动按要求停止,同时发出声光报警。
       * 采用双螺旋给料器投加粉体,速度闭环控制,保证投料均匀、分散、精度在1%以内。
       * 在规定的生产量及连续投液条件下,所配制溶液的熟化时间保证在1小时以上。其配制浓度为0.05%--0.5%。
       * 采用不锈钢材质,抗腐蚀性好,美观。
       * 采用三槽溢流式溶液操作系统,使设备结构简单、体积小、安装方便。适用于溶解和连续添加药剂的工艺流程。
       * 搅拌器采用特殊设计的多级浆叶结构。
       * 预混器加速粉料的水化作用,水流状态可以调节。
       * 干粉投加量自动跟随水流量的变化,保持浓度恒定。
       标准机型规格 GDAT-500 溶液制备量 500ml/hr
       GDAT-1000 溶液制备量 1000ml/hr
       GDAT-2000 溶液制备量 2000ml/hr
       GDAT-3000 溶液制备量 3000ml/hr
       GDAT-4000 溶液制备量 4000ml/hr
       其它规格请另商洽。

基本性能与技术参数
型号
400
1000
1500 2000 3000 4000 6000 8000
制备能力(L/h) 400 1000 1500 2000 3000 4000 6000 8000
稀释用水量(L/h) 1500 1500 2500 3000 4500 6000 9000 12000
稀释水压力(Bar) 3-5 3-5 3-5 3-5 3-5 3-5 3-5 3-5
干粉投加量(L/h) 1.3-30 1.3-30 1.3-30 1.3-30 2-55 4-95 8-185 8-185
外形尺寸(mm)
1600 2200 2400 2600 3000 3250 3700 4200
925 980 1100 1100 1100 1500 1730 2000
1250 1600 1700 1750 1850 1900 2100 2100
(无附件)
进水管连接尺寸 DN20 DN25 DN25 DN32 DN32 DN40 DN50 DN50
出药管连接尺寸 DN20 DN25 DN32 DN32 DN32 DN40 DN50 DN50
电源
380V,50HZ KW 0.7< 1.5 2.0 2.4 3.0 3.4 4.0 5.8
可根据客户投加药剂的需要选择耐腐蚀材料。

主要应用
       1. 废水处理:城市或工业废水的絮凝处理,污水脱水过程的处理,市政废水的三级或四级处理;
       2. 饮用水处理:使用地表水作为水源的自来水厂,作为净水剂和絮凝剂的投加系统;
       3. 工艺加药:食品、饮料、医药行业工艺加药,化工、石油、制浆造纸工业工艺加药;
       4. 其它行业:电镀、食品和饮料行业废水处理,化工、石油、制浆造纸,矿石冶炼工业的废水处理。
